Conductor de cobre Cable flexible blindado de par trenzado aislado con PVC

Yilan Cable factory Nuestro profundo conocimiento de la integridad de la señal hace que este cable flexible blindado de par trenzado con aislamiento de PVC y conductor de cobre de alta calidad y personalizable sea ideal para conexiones de señal de precisión en automatización industrial, comunicaciones de seguridad y más.

¿Qué es el cable flexible blindado de par trenzado aislado con PVC y conductor de cobre?

Nuestro cable RVSP, también conocido como cable flexible blindado de par trenzado aislado con PVC y conductor de cobre, es un cable de alto rendimiento diseñado específicamente para la transmisión de señales antiinterferencias. No es un cable de alimentación ordinario, su misión principal es garantizar la pureza y estabilidad de señales analógicas o digitales de bajo voltaje y baja corriente en entornos electromagnéticos complejos. Gracias a su diseño estructural único, puede suprimir eficazmente el ruido.

Información esencial

Área de sección transversal del conductor: común como 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², etc.

Número de núcleos: núcleo único, doble núcleo (par trenzado) o combinación de varios núcleos.

Modo de blindaje: se puede seleccionar blindaje de papel de aluminio, blindaje trenzado o blindaje compuesto según la intensidad de la interferencia.

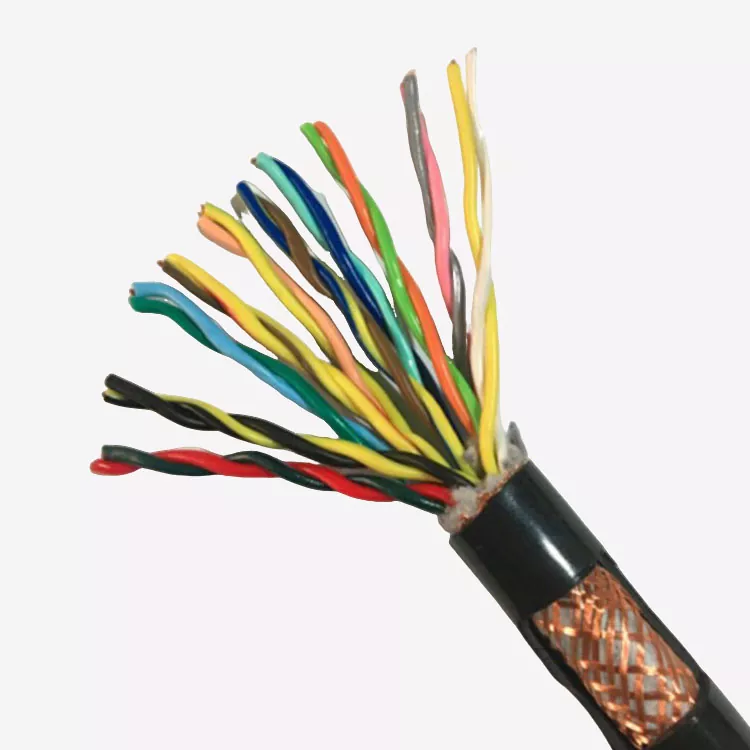

Características estructurales

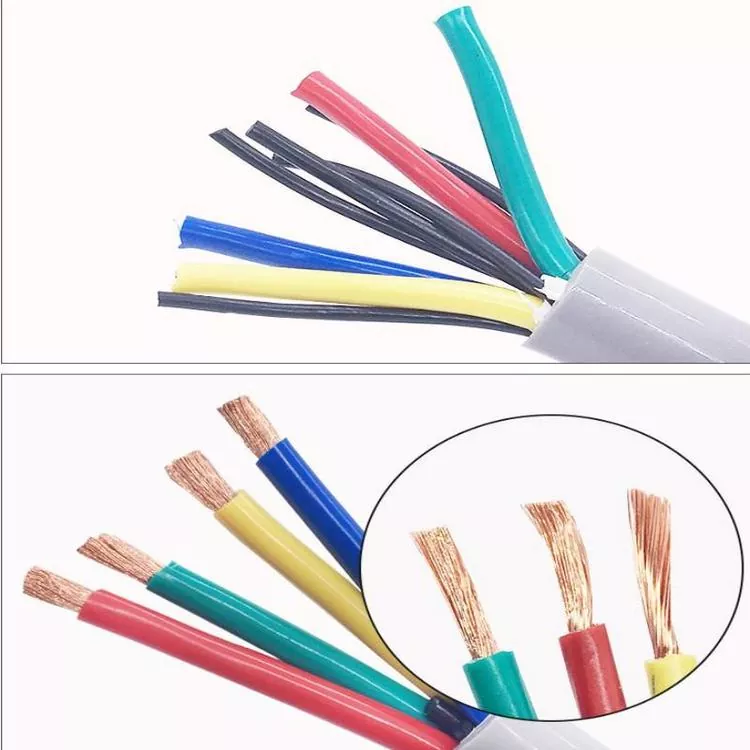

1. Conductor: trenzado por alambre de cobre suave libre de oxígeno de múltiples hilos, que asegura una alta flexibilidad y excelente conductividad del cable, y facilita el cableado flexible dentro del equipo o en el gabinete.

2. Aislamiento y diseño del núcleo: Estructura de par trenzado para cada par de núcleos, que es la primera línea de defensa contra la interferencia del cable flexible blindado de par trenzado aislado con PVC y conductor de cobre. Los pares trenzados pueden reducir significativamente el acoplamiento electromagnético entre pares y la interferencia magnética externa.

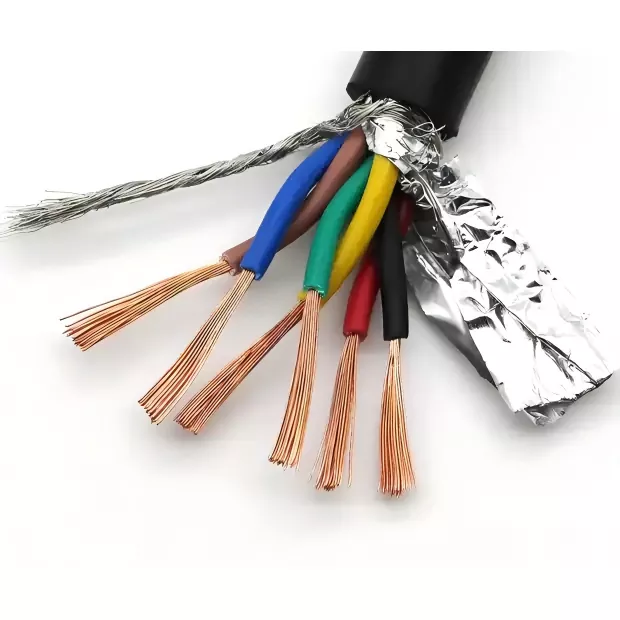

3. Blindaje: En el par trenzado, envolvemos una o más capas de blindaje (como papel de aluminio o malla de alambre de cobre). Esta capa de "escudo electromagnético" constituye una segunda y más fuerte línea de defensa, que puede absorber y guiar eficientemente la interferencia electromagnética externa (EMI/RFI) para evitar la distorsión de la señal.

4. Funda: La capa más externa es una funda de PVC, que proporciona protección mecánica, resistencia a la abrasión y cierta resistencia al aceite y a la corrosión para la estructura interna de precisión, y es adecuada para diversos entornos industriales.

Características clave

1. Capacidad antiinterferencias: combinada con una estructura de par trenzado y una capa protectora, proporcionando doble protección, especialmente diseñada para entornos electromagnéticos complejos.

2. Alta flexibilidad y fácil instalación: el conductor de alambre de cobre delgado de múltiples hilos hace que el cable flexible blindado de par trenzado aislado con PVC del conductor de cobre sea fácil de doblar, adecuado para situaciones de instalación que requieren flexión móvil o fija.

3. Adaptabilidad ambiental: el material de PVC proporciona cierta resistencia al aceite y a la corrosión, cumpliendo con los requisitos de los entornos industriales comunes.

4. Tensión nominal: 300/500V, diseñada para equipos de señalización de baja tensión.

Escenarios de aplicación

1. Sistema de automatización industrial: conecte PLC, convertidor de frecuencia, sensor, instrumento, transmita control clave y señales de retroalimentación.

2. Campo de comunicación y seguridad: conexión de señales para cámaras de vigilancia, sistemas de control de acceso, transmisión de audio, equipos de adquisición de datos.

3. Equipos de precisión: equipos médicos, instrumentos de prueba y medición y otras ocasiones que requieran un alto rendimiento de blindaje.
